如何正确调节超声波焊接机的频率
 二维码 469
发表时间:2015-10-20 20:31作者:李工 13510929282来源:深圳市恒波超声波设备有限公司网址:http://www.chaoshengbohanjieji.com

超声波焊接机频率调节,即超声波焊接机调谐,超声波焊接机频率调节

   要想让超声波焊接机发挥出最大的工作效果,同时维护好机器的性能,调整机器的发生器与超声波换能器系统的谐振就非常重要了,那么我们该如何来做好这个谐振呢?今天就来跟大家分享一下。


正确调节超声波焊接机的频率

1、在进行调谐振之前,需要先检查一下超声波模具和超声波变幅杆之间是否锁紧,如果没有要先锁紧。还要注意,在进行调谐振期间,不要让焊头和其他的物品有接触。
2、将机器电源打开,电源指示灯变亮。

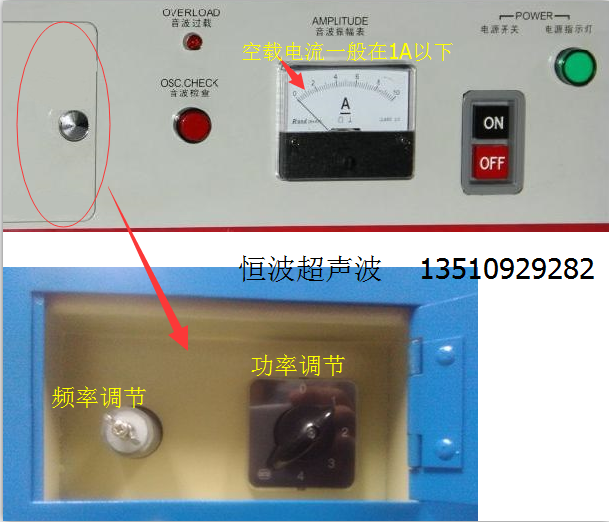

3、找到机器上的超声波测试开关,按下,同时注意观察负载表,如果电流表的指针超过量程的百分之三十或者数值大于2安培,按下测试开关的时间就要非常短,否则会对机器造成伤害,在观察负载表的时候同时调整调谐电感,左右旋转,直至电表上的数值显示在最小的位置停止,一般情况下会在百分之5到15之间,数值为300毫安到900毫安。

超声波焊接机频率调节


4、对于设有卡位的机器,它们的调谐电感的范围一般只有360度,当焊头的频率相差较大的时候,需要重新进行调整,此时需要打开机盖、拆开固定装置重新调整。


  大家可以发现,超声波塑料焊接机的调谐振操作非常简单,这是因为机器本身已经设置有此功能,大家在实际操作的时候只需要注意按照要求进行操作即可。



*注意*

(1):调整调谐电感时,负载表大小变化,并非表示功率输出大小,只表示发生器与换能器能器系统谐振程度,(电压越小,谐振越好)。(还可调整振幅调节开关,但不可在有超声波输出时调整振幅调节开关,以防高压电击。)

(2):负载表空载时,表示谐振程度;带负载时,表示输出能量。

(3):调谐时,如过载指示灯亮,应立即松开测试开关,过3秒钟之后,调整调谐电感,再做超声波检测。

(4):正确的调谐非常重要,如果无法达到正常情况,请参照故障检测表,不可勉强使用,以免损坏机器。


   从上述内容得出,传统的超声波焊接机必须正确调节频率后才能使用,这样一来,对操作工人素质的要求,对机器的可靠性都提出了严格的要求。   笔者长期从事超声波焊接技术工作,尽管经常督促使用超声波焊接设备的人员   ,一定要严格的对超声波焊接机正确的调频,可实际情况是,很多人换了模具后就直接使用,甚至不知道调频为何物,为什么要调频,“太麻烦了”  是他们一致的回答。这也让我这个超声波技术工作者也无可奈何!

     根据市场需要,现在研发了一款不需要调频的超声波机器,并且长期工作,超声波系统的频率也会自动做出调整的全新智能型超声波发生器,这款超声波发生器,采用全数字电路设计,开机无需去调节超声波机器频率,傻瓜式一键频率扫描即可完成。这款智能型超声波系统已经得到的市场的普遍认可和好评。



自动追频超声波发生器

智能型超声波发生器人机界面
