发表时间:2016-06-21 14:22作者:李工 13510929282来源:深圳市恒波超声波设备有限公司网址:https://www.chaoshengbohanjieji.com

几款常用的超声波发生器介绍

1、超声波熔接是一种高科技,大多数热塑性塑料制品皆可应用。不需加溶剂、粘贴剂或其他辅助品。提高生产率、成本低,提高产品质量及生产安全环保无污染;

2、超声波振动系统由超声波发生器超声波换能器+超声波模具三部份组成;

3、适用范围:玩具、电子、无纺布、头套、鞋套、手术衣、名片内页、胶袋、文具、手术帽、纸杯,口罩相册内页等;

4、搭配机型:无纺布自动化机械、三层袋机、口罩机,胶袋机,纸杯机,文具文件袋,等系列自动化设备。

  为了提高生产效率,实现自动化超声波焊接,现在各个厂家都在大力开发带有自动送料、自动焊接、自动取料等带有机械臂装置的机器人自动焊接系统。超声波发生器振动系统必将在自动化装备行业大力发展应用。


超声波缝合超声波分切超声波缝焊窗帘焊接超声波塑料焊接超声波埋置铜螺母中药包、干燥袋超声波焊接超声波点焊超声波滚焊尼龙织带超声波点焊床垫弹簧包超声波焊接防尘袋超声波封口超声波冲花超声波滚花边口罩超声波焊接无纺布环保袋超声波焊接

一.智能型超声波发生器主要技术参数:

  智能型超声波发生器,采用全数字电路设计,自动频率跟踪,更换模具无需调节频率,发生器内部电路自动匹配超声波系统频率,功率、频率、电流、能量LCD屏显示。超声波输出振幅50%-100%无级可调,适合不同的焊接需求。超声波发生器系统内部设有时钟扫描监测系统,时时刻刻监测超声波的工作状态,并作出相应调整。电流、频率、温度、相位多重保护,保护功能灵敏可靠。

1、 外型尺寸:长500mm×宽460mm×高180mm

2、 主机净重:15kg

3、 输出功率:2000W , 3200W  , 4200W ;

4、 输出电压:0-3200v  ac

5、 工作环境温度:-5°c至+50°c

6、 正弦谐波参数:≥90%

7、 输入功率因素:≥95%

8、 工作频率:15khz/20khz/28khz/30khz/35khz/40khz

9、 工作电源:AC220v50hz

10、 模具频率范围:±200hz(依20khz超声波为例,模具频率在19.70-20.10khz可手动调节频率。)

11、 追频精度:±8hz

12、 功率稳定度:≤ 8%

13、 远程端子动态响应时:≤15ms

14、 过流保护电流:12a

15、 过流保护时间:100ms

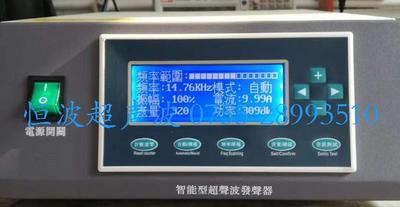

智能型超声波发生器智能超声波发生器人机界面

恒波超声波发生器待机界面恒波智能超声波发生器时间参数调整界面


恒波智能超声波发生器输出端口接线示意超声波发生器报警提示

超声波发生器包装出货恒波超声波发生器包装

数字电路超声波发生器线路板恒波自动追频超声波发生器内部结构图


二.普通型超声波发生器介绍

  下面几种超声波发生器也在市场上得到了广泛的使用,它大多采用分立元件装配模拟电路结构组成的,

体积与数字型的较大,结构较为简单,价格相对比较便宜。对于一些要求不高的机械都是可以采用这种类

型的超声波发生器。

长荣款式超声波发生器台湾明和款式超声波发生器

常州款超声波发生器



长荣电箱内部图.jpg明和款式超声波发生器内部结构图


综上所述,要根据自己的产品和设备情况来考虑选用何种超声波发生器。
