20k3000W超声波塑料焊接机

 二维码 13298
发表时间:2016-09-19 08:37作者:李工 13510929282来源:深圳市恒波超声波设备有限公司技术部网址:https://www.chaoshengbohanjieji.com/h-nd-235.html

20khz3000W超声波焊接机,解决了国内20khz频率功率做不大的问题

一、型号:HB-2030

1.1、超声波功率:额定功率3000W

1.2、超声波频率:20KHZ

1.3、电      源:AC220 V   50 HZ

二、设备操作描述:本机为分体式超声波焊接机,超声波发生器与主机有电缆线连接。

三、超声波焊接的基本原理及特点

由超声波发生器产生20KHZ的高压、高频电信号,通过换能器的压电逆效应转换成同频率的机械振荡,并以音频纵波的形式作用于塑料制品工件上,通过工件表面及内在分子间的磨擦而使传递到接口的温度升高,当温度达到工件本身的熔点时,工件接口迅速熔化,继而填充于接口间的空隙,当震动停止,工件同时在一定的压力下冷却定形,达成完美的焊接。

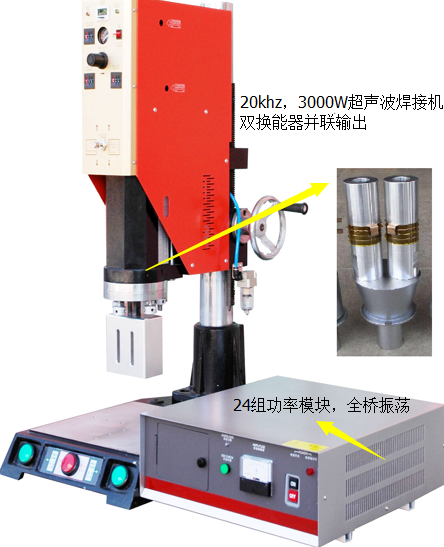

20khz3000W大功率超声波焊接机

四、设备主要结构及元器件品牌:

4.1 换能系统:采用日本NTK超声波换能器双换能器并联输出合金钢变幅杆,功率强劲;

4.2 气动元件:采用台湾亚德客大直径气缸Φ63*75五通电磁阀,上下运行平稳,缓冲效果良好,消除焊头对工件的冲击力和对换能器的反冲力,更利于焊接较为精密的工件及有效保护压电陶瓷片。

4.3 机架:采用加厚圆形立柱设计,机械强度更高,有效避免了工作时的后仰现象, 机架板金等全部由激光切割机,数控剪板折弯机加工而成,保证整机装配吻合精良,整机全部烤漆处理,附着性好,不脱落,外型美观大方。

4.4 运动结构: 设备采用台湾名牌直线轴承导向,导杆采用模具钢热处理硬化工艺制作,坚固耐磨,使焊头下降更平稳,不偏不移.,更有利于焊接较为精密之产品。

4.5 平衡机构: 换能器组件可旋转并设四点水平可调结构,调试模具更方便快捷;

4.6 电器系统: 全套优质进口元器件组装,关键配件进口,功放部分改良设计,频率及电流双重保护,程序电路采用工业单片机控制,拨码开关数字调节,时间控制精密准确。本机设有功率调节开关,功率可从2000W---3000W分多段可调,使用不同焊接振幅的需求。

20khz3000W超声波换能器

20khz3000W超声波换能器采用双换能器并联结构

      20khz 3000W超声波焊接机能够焊接PP料、POM塑料、尼龙+GF,PBT、PPS等较难以焊接的产品或材料,对付体积不大、结构较为精密的产品零件有非常明显的优势,欢迎扫描左侧二维码添加微信联系我
