超声波模具的价格是怎么计算的?

 二维码 4415
发表时间:2022-02-01 15:00网址:https://www.chaoshengbohanjieji.com/h-nd-437.html

  千万不要认为超声波模具就是一块铝合金材料,就是简单的用各种机床加工出来就行,成本不用很多,甚至自己去加工制作......小编在此郑重的告诉你,这样只会徒劳,并且会给你带来严重的损失!



恒波每一套超声波模具都是要经过周密谨慎的模拟仿真计算设计出来的,单拼经验制作出的超声波模具是有很大风险的。


  超声波焊接模具的价格比较难算的,一般会让资深的模具设计工程师来计算。这个模具的报价会影响公司利润以及是不是能够接到订单,报价太高的话,非常容易失去客户,价格如果太低,公司是否能够活下来也是个问题。这个情况也有可能为用户在新项目的成本预算依据来使用。

  分析模具的焊接工艺,这一步对报价很重要,一般简单的产品,资深的模具设计师可以用简易的模具报价方式来直接给用户报价,形状非常复杂的产品,这种情况下就需要对超声波模具进行全方面的分析,一些3D成形零件通过专业的3D软件来分析其成型过程。计算产品零件的材料展开,并进行排样 大多数的塑料件可以直接展开来分析,对于连续模具结构,需要列出模具的数量。在必要的情况下,可以根据用户的产品复杂程度和生产数量建议客户作一些适当的调整。




超声波焊接模具的价格是由一套标准来计算的,简单的说,遵循下列标准:

产品的体积大小决定了模具的尺寸,模具尺寸越大,当然价格越高。有时做超声波模具时还要避开某些尺寸,需要适当加大模具的尺寸,当然算价格时就要按照模具的设计尺寸来计算,而不是按产品尺寸来计算;

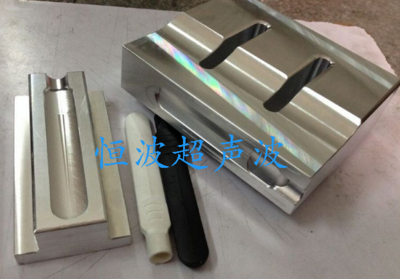

超声波模具案例


产品的结构决定了采用何种设计方式,圆形,方形,是否需要雕刻,以及雕刻深度,雕刻越深的模具越是破坏了声波的传递,制作难度就越大,以至于做出来不能用报废。体积超大、雕刻深度很深、以及焊接面不在一个平面落差很大的超声波模具都是有制作难度的,这些模具价格就会贵点。


是否需要制作活动组合夹具?某些产品由于结构的限制,为了解决产品错位、变形、超高、超深等情况,需要对底模夹具做特殊设计,制作工艺负杂,此时,价格也适当会高些。


                     带活动夹具的超声波底模带活动夹具的超声波底模


带活动夹具的超声波底模,防止塑胶产品变形错位等现象的发生





总之,超声波模具的设计制作并不是这么的简单,没有多年的经验、没有完善的声学检测仪器是做不出来合格的超声波模具的,当你拿到一款塑胶产品需要设计超声波焊接工艺时,需要考虑很多因素的,例如:哪个面朝上,采用多少频率和功率的超声波机器,上模用什么材料合适,用圆形还是方形,需要开几条槽,雕刻深度怎么平衡,底模怎么夹持才能牢固,才能操作快捷方便...   当你模具制作成型以后,如何校正频率,如何使超声波振幅均匀,如何放大振幅,空载电流不正常怎么办,出现异响啸叫怎么办,出现横振发抖怎么办......这些都是实际需要解决的问题,没有足够的经验和理论指导和专业的检测分析仪器及软件,这些问题你是克服不了的...

ANYSYS有限元分析模拟软件





超声波模具价格

作为客户,也不要一味的追求超声波模具价格的低廉,价格超低的模具肯定是采用劣质的模具材料制作的,这将引起模具发热、电流大、寿命短不耐用甚至损坏您的超声波设备,这将得不偿失!

最后,再次提醒客户:

1.制作超声波模具必须提供产品的3D图纸,如果没有图纸,就需要抄数,抄数又会增加一定的成本,并且数据不一定准确;

2.一定要提供产品样板,没有产品样板,单拼产品图纸没有实际上机测试,可能会带来不可预料的缺陷,这又将给供需双方带来时间上的耽搁。
