超声波模具频率的计算方法和公式

 二维码 8990
发表时间:2018-06-04 16:08网址:https://www.chaoshengbohanjieji.com/h-nd-471.html

超声波模具频率的计算方法公式:

 首先,我们知道,超声波模具是有固有谐振频率的,不同的材料,不同的设计方法,模具的形状尺寸都各不相同,不要一味的比葫芦画瓢,结果只会弄巧成拙。下面的方法只是基础理论的,实际制造超声波模具还是要以仪器测量为准。

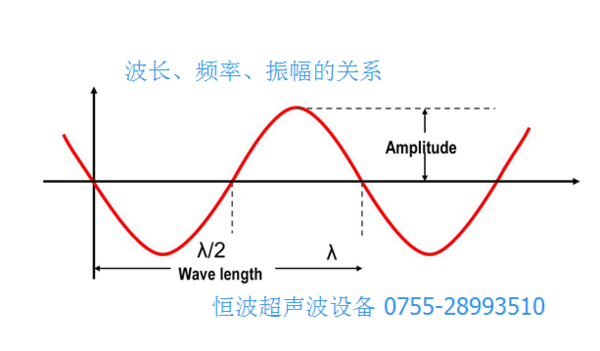

超声波频率波长和振幅



半波长超声波模具

超声波模具开槽尺寸

 波长与频率的关系:

频率,是单位时间内完成周期性变化的次数,是描述周期运动频繁程度的量,常用符号f或u表示,单位为秒分之一。
波长(wave length)是指波在一个振动周期内传播的距离。也就是沿着波的传播方向,相邻两个振动位相相差2π的点之间的距离。波长λ等于波速V和周期T的乘积,即λ=VT

频率与波长的换算公式是:

我们知道,声波在空气中的传输速度是340m/s,   那么声波在铝材中的传播速度是多少呢?经过一系列的测量得出,铝的声速约为5000m/s,那么我们知道了铝的声速,知道了频率20khz,因此就知道了波长λ,即是250mm......得出了波长,我们就很容易知道铝合金模具的频率的计算方法了。。。。。。

     以上大概讲解了超声波模具频率的计算方法,那么如果修改超声波模具的频率呢,使其在一定范围内升高频率或者降低频率呢?请看下图:



如何修改超声波模具的频率


经验始终是经验,有时也会犯经验主义错误,严格谨慎的操作,最终还是需要使用专业的设计分析测试仪器来检验的。

                                    超声波模具频率测试超声波模具模拟分析软件

      各位看官,你明白了吗

  不过,李工还是建议你不要轻易的自己去做超声波模具,因为制作超声波模具不仅仅是知道了频率、知道了材料就行了?还要考虑很多因素呢?使用制作不当的超声波模具会给你带来严重损失...   我公司做的模具质优价廉,何苦还要自己去研究。
